Редуктор 1Ч-160

Редукторы червячные 1Ч-160



Одноступенчатый червячный редуктор 1Ч-160 общего назначения и предназначен для изменения крутящего момента и частоты вращения. Условия работы в микроклиматических районахс умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1,2, 3, 4 по ГОСТ 15150-69.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

  • нагрузка постоянная и переменная одного направления и реверсивная;
  • работа постоянная и с периодическими остановками;
  • вращение валов в любую сторону;
  • внешняя среда — неагрессивная, невзрывоопасная;
  • температура внешней среды — от минус 40 до плюс 50°С.

Технические характеристики червячных редукторов 1Ч-160



Передаточное число номинальное
8
10
12,5
16
20
25
31,5
40
50
63
80
Частота вращения вх.вала, об/мин.
1500
Номинальный крутящий момент на вых.валу, Н•м
 1860
 1760
 1670
 2190
 1860
 1860
 2460
 2080
 1860
 1760
 1480
Подводимая расчётная мощность, кВт.
37,1
28,3
21,8
22,5
15,7
12,9
14,1
9,7
7,3
5,7
3,9
КПД, %
94
93
92
91
89
86
83
80
76
73
71
Допускаемая радиальная нагрузка, Н
вх.вал
1200
вых.вал
12150
Корригированный уровень зв.мощности, ДБА
94
Масса, кг не более
120
Номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40%



Габаритно присоединительные размеры червячных редукторов 1Ч-160

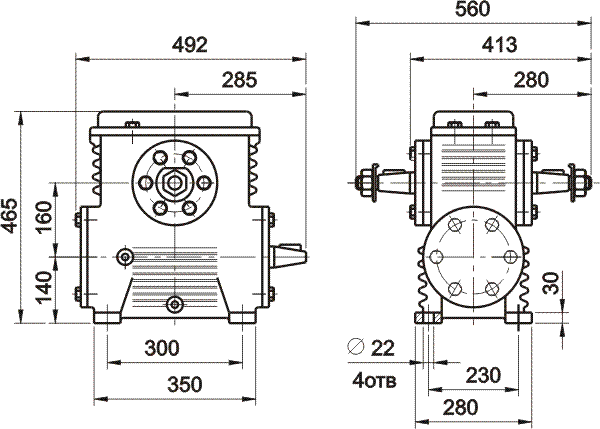

Исполнение редуктора с верхней крышкой.

РИС 1.

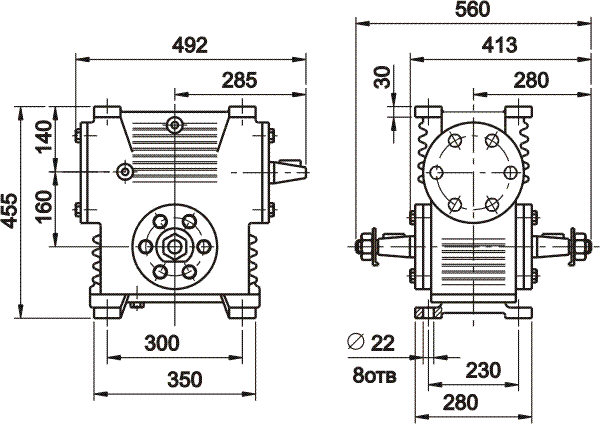

Исполнение редуктора с верхней крышкой.

РИС 2.
Исполнение редуктора с крышкой-лапой.

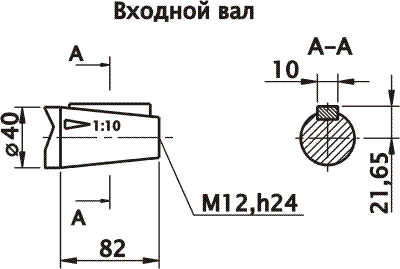

Входной вал

РИС 3.
Варианты исполнения конца быстроходного вала.

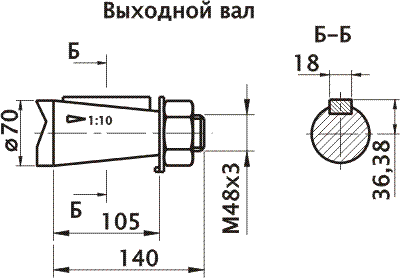

Выходной вал

РИС 4.
Вариант исполнения конца тихоходного вала.

Редукторы червячные одноступенчатые универсальные 1Ч-160

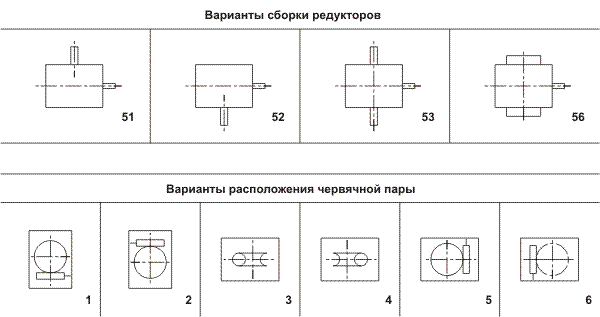

Варианты компоновки редуктора



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА В ЗАКАЗЕ:



Редуктор 1Ч-160-32-51-11-У2

  • — типоразмер редуктора;
  • 160 — межосевое расстояние, мм.;
  • 32 — передаточное число;
  • 51 — вариант сборки;
  • 11 — вариант исполнения с верхней крышкой;
  • У — климатическое исполнение;
  • 2 — вариант размещения;
