Мотор-редуктор планетарный 3мп-25, 3мп-31.5, 3мп-40, 3мп-50, 3мп-63, 3мп-80, 3мп-100, 3мп-125

Мотор-редуктор планетарный одно-,двух-,трёхступенчатый
ЗМП-31.5, ЗМП-40, ЗМП-50, ЗМП-63, ЗМП-80, ЗМП-100, ЗМП-125



ЗМП-31.5, ЗМП-40, ЗМП-50
ЗМП-31.5, ЗМП-40, ЗМП-50





Мотор-редукторы планетарные зубчатые представляют собой блок асинхронного электродвигателя и планетарного редуктора. Мотор-редукторы планетарные предназначены для комплектации оборудования химического машиностроения. Данный тип мотор-редукторов рассчитан для работы в следующих условиях:

Установка мотор-редуктора на фундаментную раму производится на опорные лапы или на фланец в соответствии с конструктивным исполнением мотор-редуктора. На корпусе редукторной части расположены пробки для контроля уровня масла, для слива масла и для контроля давления при разогреве масла во время работы пробка-отдушина. Электродвигатель – закрытый, обдуваемый, фланцевого исполнения. Опорами валов служат подшипники качения. Уплотнениями тихоходного вала и вала электродвигателя служат манжеты. В мотор-редукторах планетарных 3МП предусмотрена картерная смазка. Зубчатые элементы и подшипники смазываются окунанием и разбрызгиванием.

Описание:

Мотор редукторы планетарные одно-, двух-, трехступенчатые типоразмеров 3МП-31,5, 3МП-40, ЗМП-50, 3МП-63, 3МП-80, ЗМП-100, ЗМП-125 предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Условия применения редукторов:

  1. Режим работы - продолжительный, с продолжительностью работы 8-24 ч/сут;
  2. Нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
  3. Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
  4. Климатическое исполнение У(N) — умеренный климат, категория размещения 3 - эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С, или Т - тропический климат, категория размещения 2 -эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10°С до +45°С;
  5. Высота над уровнем моря - до 1000 м;



Для комплектации мотор-редукторов 3МП-25, 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125 применяются асинхронные двигатели серии 4АМ, серии АИР, серии АИ (отечественного производства) или серии 1LF7, серии 1LA7, серии 1LA9, серии MS (импортного производства). По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

1. Мотор-редукторы 3мп-31.5

2. Мотор-редукторы 3мп-40

3. Мотор-редукторы 3мп-50

Мотор-редукторы планетарные. Тип 3МП

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ 3МП



МОТОР-РЕДУКТОР 3МП-25
Номинальная частота вращения выходного вала, об/мин
Номинальный крутящий момент на выходном валу, Н.м
Комплектующий электродвигатель
Допускаемая радиально-консольная нагрузка на выходном валу, Н
КПД редукторной части, %
Масса редукторной части, кг (не более)
Марка
Мощность, кВт
трехступенчатые
3,55
90
АИР56А4
0,12
800
95
9
4,4
90
АИР56А4
0,12
5,6
90
АИР56А4
0,12
7,1
81
АИР56А4
0,12
9
81
АИР56А4
0,12
12,5
81
АИР56А4
0,12
16
70
АИР56А4
0,12
двухступенчатые
18
62
АИР56А4
0,12
750
96
7
22,4
74
АИР56В4
0,18
28
83
АИР63А4
0,25
35,5
66
АИР63А4
0,25
45
77
АИР63В4
0,37
56
61
АИР63В4
0,37
71
72
АИР63В2
0,55
90
57
АИР63В2
0,55
одноступенчатые
112
64
АИР80А6
0,75
600
97
8
140
73
АИР80А4
1,1
180
78
АИР80В4
1,5
224
63
АИР80А2
1,5
280
73
АИР80В2
2,2





МОТОР-РЕДУКТОР 3МП-31,5
Номинальная частота вращения выходного вала, об/мин
Номинальный крутящий момент на выходном валу, Н.м
Комплектующий электродвигатель
Допускаемая радиально-консольная нагрузка на выходном валу, Н
КПД редукторной части, %
Масса редукторной части, кг (не более)
Марка
Мощность, кВт
трехступенчатые
3,55
230
АИР63А6
0,18
3500
96
24
4,4
210
АИР63А6
0,18
5,6
195
АИР63А6
0,18
7,1
230
АИР63А4
0,25
9
180
АИР63А4
0,25
12,5
180
АИР63А4
0,25
16
210
АИР63А2
0,37
двухступенчатые
18
190
АИР80А8
0,37
3300
97
19
130
АИР71В8
0,25
22,4
225
АИР80В8
0,55
105
АИР71В8
0,25
28
180
АИР71В6
0,55
120
АИР71А6
0,37
35,5
195
АИР71В4
0,75
145
АИР71А4
0,55
45
160
АИР71В4
0,75
115
АИР71А4
0,55
56
180
АИР71В2
1,1
120
АИР71А2
0,75
71
195
АИР80А2
1,5
145
АИР71В2
1,1
90
225
АИР80В2
2,2
115
АИР71В2
1,1
одноступенчатые
112
185
АИР100LА6
2,2
1800
98
23
125
АИР90L6
1,5
140
200
АИР100S4
3
145
АИР90L4
2,2
180
210
АИР100L4
4
115
АИР90L4
2,2
280
185
АИР100L2
5,5
135
АИР100S2
4





МОТОР-РЕДУКТОР 3МП-40
Номинальная частота вращения выходного вала, об/мин
Номинальный крутящий момент на выходном валу, Н.м
Комплектующий электродвигатель
Допускаемая радиально-консольная нагрузка на выходном валу, Н
КПД редукторной части, %
Масса редукторной части, кг (не более)
Марка
Мощность, кВт
трехступенчатые
3,55
375
АИР63А6
0,18
4540
96
35
4,4
330
АИР63А6
0,18
5,6
375
АИР63В6
0,25
7,1
375
АИР63В4
0,37
9
330
АИР63В4
0,37
12,5
375
АИР63В2
0,55
16
330
АИР63В2
0,55
двухступенчатые
18
375
АИР90LA8
0,75
4200
97
32
280
АИР80В8
0,55
22,4
375
АИР80В6
1,1
225
АИР71В6
0,55
28
364
АИР80В6
1,1
250
АИР80А6
0,75
35,5
375
АИР80В4
1,5
285
АИР80А4
1,1
45
308
АИР80В4
1,5
225
АИР80А4
1,1
56
365
АИР90L4
2,2
248
АИР80В4
1,5
71
375
АИР90L2
3
280
АИР80В2
2,2
90
310
АИР90L2
3
225
АИР80В2
2,2
одноступенчатые
112
340
АИР112МВ6
4
2400
98
35
250
АИР112МА6
3
140
340
АИР132S6
5,5
260
АИР112МВ6
4
180
375
АИР132S4
7,5
235
АИР112М4
5,5
224
375
АИР132S4
7,5
230
АИР112М4
5,5
280
375
АИР132М4
11
250
АИР132S4
7,5





МОТОР-РЕДУКТОР 3МП-50
Номинальная частота вращения выходного вала, об/мин
Номинальный крутящий момент на выходном валу, Н.м
Комплектующий электродвигатель
Допускаемая радиально-консольная нагрузка на выходном валу, Н
КПД редукторной части, %
Масса редукторной части, кг (не более)
Марка
Мощность, кВт
трехступенчатые
3,55
605
АИР71В8
0,25
6550
96
53
459
АИР63А6
0,18
4,4
700
АИР80А8
0,37
550
АИР71В8
0,25
5,6
750
АИР71В6
0,55
570
АИР71А6
0,37
7,1
695
АИР71А4
0,55
9
750
АИР71В4
0,75
555
АИР71А4
0,55
12,5
750
АИР71А2
1,1
525
АИР71В2
0,75
16
650
АИР71В2
1,1
445
АИР71А2
0,75
двухступенчатые
18
750
АИР100L8
1,5
6420
97
48
570
АИР90LB8
1,1
22,4
750
АИР100L6
2,2
570
АИР90L6
1,5
28
730
АИР100L6
2,2
495
АИР90L6
1,5
35,5
750
АИР100S4
3
570
АИР90L4
2,2
45
660
АИР100S4
3
480
АИР90L4
2,2
56
680
АИР100L4
4
510
АИР100S4
3
71
730
АИР100L2
5,5
530
АИР100S2
4
90
570
АИР100L2
5,5
415
АИР100S2
4
одноступенчатые
112
620
АИР132M6
7,5
3430
98
55
455
АИР132S6
5,5
140
750
АИР160S6
11
510
АИР132M6
7,5
180
750
АИР160S4
15
570
АИР132M4
11
224
610
АИР160S4
15
450
АИР132M4
11





МОТОР-РЕДУКТОР 3МП-63
Номинальная частота вращения выходного вала, об/мин
Номинальный крутящий момент на выходном валу, Н.м
Комплектующий электродвигатель
Допускаемая радиально-консольная нагрузка на выходном валу, Н
КПД редукторной части, %
Масса редукторной части, кг (не более)
Марка
Мощность, кВт
трехступенчатые
3,55
944
АИР80А8
0,37
8500
95
70
1403
АИР80В8
0,55
4,4
762
АИР80А8
0,37
1132
АИР80В8
0,55
5,6
890
АИР71В6
0,55
1213
АИР80А6
0,75
7,1
957
АИР71В4
0,75
1403
АИР80А4
1,1
9
1107
АИР80А4
1,1
1510
АИР80В4
1,5
12,5
1087
АИР80В4
1,5
1594
АИР90L4
2,2
16
849
АИР80А2
1,5
1246
АИР80В2
2,2
двухступенчатые
18
1131
АИР112МА8
2,2
8000
96
85
1542
АИР112МВ8
3
22,4
1239
АИР112М6
3
1652
АИР112МВ6
4
28
991
АИР112М6
3
1322
АИР112МВ6
4
35,5
1043
АИР100L4
4
1434
АИР112М4
5,5
45
1131
АИР112L4
5,5
1542
АИР132S4
7,5
56
909
АИР112L4
5,5
1239
АИР132S4
7,5
71
977
АИР112М2
7,5
1434
АИР132М2
11
90
771
АИР112М2
7,5
1131
АИР132М2
11
одноступенчатые
112
1265
АИР160М6
15
5300
97
90
1561
АИР180S6
18,5
140
1012
АИР160М6
15
1248
АИР180S6
18,5
180
1155
АИР180S4
22
1575
АИР180М4
30
224
1265
АИР180М4
30
1561
АИР200М4
37
280
1012
АИР180М4
30
1248
АИР200М4
37





МОТОР-РЕДУКТОР 3МП-80
Номинальная частота вращения выходного вала, об/мин
Номинальный крутящий момент на выходном валу, Н.м
Комплектующий электродвигатель
Допускаемая радиально-консольная нагрузка на выходном валу, Н
КПД редукторной части, %
Масса редукторной части, кг (не более)
Марка
Мощность, кВт
трехступенчатые
3,55
1975
АИР90LА8
0,75
11000
96
150
1450
АИР80В8
0,55
4,4
1593
АИР90LА8
0,75
1168
АИР80В8
0,55
5,6
1836
АИР80В6
1,1
1252
АИР80А6
0,75
7,1
1975
АИР80В4
1,5
1450
АИР80А4
1,1
9
2285
АИР90L4
2,2
1558
АИР80В4
1,5
12,5
2244
АИР90L2
3
1645
АИР80В2
2,2
16
1752
АИР90L2
3
1285
АИР80В2
2,2
двухступенчатые
18
2077
4АМ132S8
4
11000
97
170
1558
4АМ112MB8
3
22,4
2295
4АМ132S6
5,5
1669
4АМ112MB6
4
28
1836
4АМ132S6
5,5
1335
4АМ112MB6
4
35,5
1975
4АМ132S4
7,5
1450
4АМ112L4
5,5
45
2285
4АМ132M4
11
1558
4АМ132S4
7,5
56
1836
4АМ132M4
11
1252
4АМ132S4
7,5
71
1975
4АМ160S2
15
1450
4АМ132M2
11
90
1558
4АМ160S2
15
1142
4АМ132M2
11
одноступенчатые
112
1836
4АМ180M6
22
7500
98
200
1544
4АМ180S6
18,5
140
2000
4АМ200L6
30
1470
4АМ200M6
22
180
1920
4АМ200М4
37
1555
4АМ180М4
30
224
1875
АМУ225М4
45
1541
4АМ200М4
37
280
1518
АИР200L4
45





МОТОР-РЕДУКТОР 3МП-100
Номинальная частота вращения выходного вала, об/мин
Номинальный крутящий момент на выходном валу, Н.м
Комплектующий электродвигатель
Допускаемая радиально-консольная нагрузка на выходном валу, Н
КПД редукторной части, %
Масса редукторной части, кг (не более)
Марка
Мощность, кВт
трехступенчатые
3,55
3950
АИР100L8
1,5
13000
96
310
2897
АИР90LB8
1,1
4,4
3187
АИР100L8
1,5
2338
АИР90LB8
1,1
5,6
3673
АИР100LA6
2,2
2504
АИР90L6
1,5
7,1
3950
АИР100S4
3
2897
АИР90L4
2,2
9
4155
АИР100L4
4
3116
АИР100S4
3
12,5
4114
АИР100L2
5,5
2995
АИР100S2
4
16
3214
АИР100L2
5,5
2338
АИР100S2
4
двухступенчатые
18
3895
4А160S8
7,5
13000
97
290
2857
4А132M8
5,5
22,4
4591
4А160S6
11
3130
4А132M6
7,5
28
3673
4А160S6
11
2504
4А132M6
7,5
35,5
3950
4А160S4
15
2897
4А132M4
11
45
4570
4А180S4
22
3115
4А160S4
15
56
3672
4А180S4
22
2503
4А160S4
15
71
3950
4А180M2
30
2897
4А180S2
22
90
3116
4А180M2
30
2285
4А180S2
22
одноступенчатые
112
3756
4А250S6
45
13000
98
280
3088
4А225M6
37
140
3673
4А250M6
55
3005
4А250S6
45
180
3895
4А250S4
75
2856
4А225M4
55
224
3756
4А250M4
90
3130
4А250S4
75
280
3037
4А250M4
90
2531
4А250S4
75





МОТОР-РЕДУКТОР 3МП-125
Номинальная частота вращения выходного вала, об/мин
Номинальный крутящий момент на выходном валу, Н.м
Комплектующий электродвигатель
Допускаемая радиально-консольная нагрузка на выходном валу, Н
КПД редукторной части, %
Масса редукторной части, кг (не более)
Марка
Мощность, кВт
трехступенчатые
3,55
7900
АИР112МВ8
3
18500
96
380
5795
АИР112МА8
2,2
4,4
6375
АИР112МВ8
3
4675
АИР112МА8
2,2
5,6
6678
АИР112МВ6
4
5000
АИР112М6
3
7,1
7242
АИР112М4
5,5
5267
АИР100L4
4
9
7792
4А132S4
7,5
5714
АИР112М4
5,5
12,5
8228
4А132М2
11
5610
АИР112М2
7,5
16
6428
4А132М2
11
4382
АИР112М2
7,5
двухступенчатые
18
7792
4А180S8
15
18500
97
360
5714
4А160M8
11
22,4
9180
4А200M6
22
6261
4А160M6
15
28
7346
4А200M6
22
5000
4А160M6
15
35,5
7900
4A180M4
30
5795
4А180S4
22
45
9350
4А200M4
45
6233
4А180M4
30
56
7513
4А200M4
45
5000
4А180M4
30
71
7242
4А225M2
55
5926
4А200L2
45
90
5713
4А225M2
55
4675
4А200L2
45
одноступенчатые
112
7513
4А280M6
90
18500
98
350
6261
4А280S6
75
140
6015
4А280M6
90
5000
4А280S6
75
180
6856
4А280M4
132
5713
4А280S4
110
224(280)
5509
4А280M4
132
4592
4А280S4
110





Габаритные и присоединительные размеры.

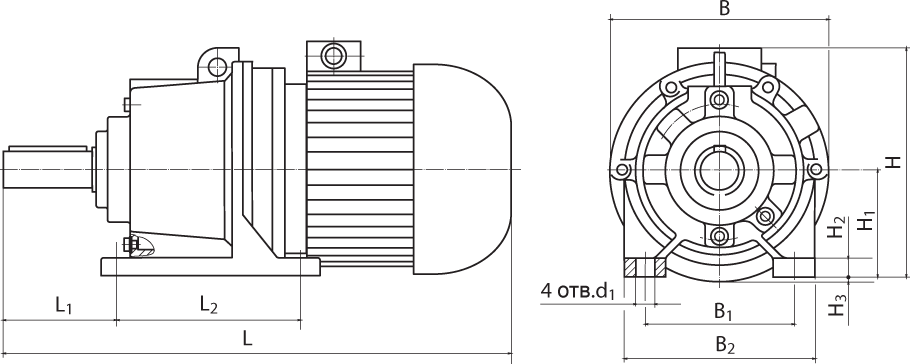

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 3МП (ИСПОЛНЕНИЕ- НА ЛАПАХ)



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 3МП (ИСПОЛНЕНИЕ- НА ЛАПАХ)

Обозначение мотор-редуктора
Частота вращения выходного вала, об/мин
L
B
H
L 1
L 2
B 1
B 2
H 1
H 2
H 3
d1
Не более
3МП-25
3,55…16
397
150
160
63
110
120
150
80
12
-
12
18…90
417
160
171
-
112…280
478
200
205
20
3МП-31,5
3,55…16
460
190
215
86
130
155
190
100
15
-
15
18…90
510
200
225
-
112…280
590
250
247
25
3МП-40
3,55…16
500
224
247
110
170
180
220
112
22
-
20
18…90
625
250
247
-
112…280
725
350
305
63
3МП-50
3,55…16
637
270
295
145
210
220
266
132
22
-
22
18…90
682
270
295
-
112…280
925
350
360
43
3МП-63
3,55…16
652
350
345
147
230
260
325
160
32
-
24
18…90
741
350
345
-
112…280
960
400
440
-
3МП-80
3,55…16
810
380
400
175
325
320
380
200
40
-
35
18…90
915
380
420
-
112…280
1240
550
510
75
3МП-100
3,55…16
850
415
420
200
340
340
415
235
40
-
35
18…90
1080
415
485
-
112…280
1305
550
570
40
3МП-125
3,55…16
1070
500
540
270
380
400
500
275
50
-
42
18…90
1360
535
570
-
112…280
1415
590
630
20

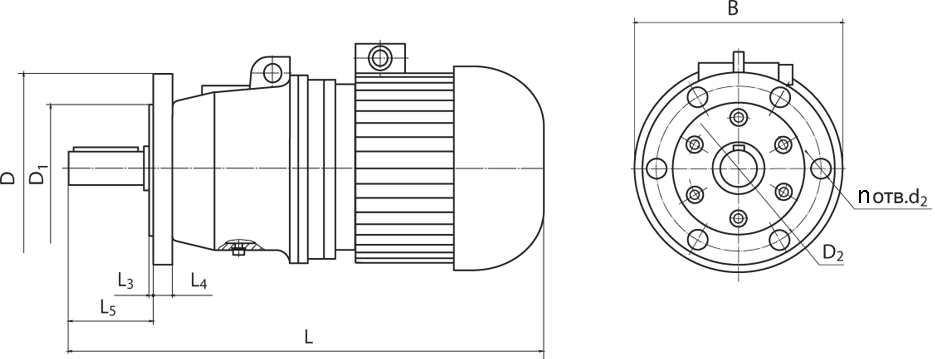

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 3МП (ИСПОЛНЕНИЕ- НА ФЛАНЦЕ)



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 3МП (ИСПОЛНЕНИЕ- НА ФЛАНЦЕ)

Обозначение мотор-редуктора
Частота вращения выходного вала, об/мин
L
B
L 3
L 4
L 5
D
D 1
D 2
d 2
n
Не более
3МП-25
3,55…16
397
150
4
10
50
155
110
130
12
4
18…90
417
160
112…280
478
200
3МП-31,5
3,55…16
460
190
5
12
68
180
130
155
12
6
18…90
510
200
112…280
590
250
3МП-40
3,55…16
500
224
6
16
90
200
130
165
15
6
18…90
625
250
112…280
725
350
3МП-50
3,55…16
637
270
8
18
124
250
180
215
17
6
18…90
682
270
112…280
925
350
3МП-63
3,55…16
652
350
8
20
124
300
230
265
19
6
18…90
741
350
112…280
960
400
3МП-80
3,55…16
810
400
10
22
152
400
320
350
22
6
18…90
915
400
112…280
1240
550
3МП-100
3,55…16
850
500
14
28
180
500
400
450
22
8
18…90
1080
500
112…280
1305
550
3МП-125
3,55…16
1070
600
18
35
245
600
480
540
26
8
18…90
1360
600
112…280
1415
600

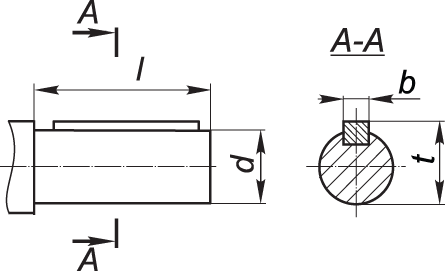

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП



ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП

Мотор-редуктор
d
d1
l
l1
b
t
3МП-25
25
М16х1,5
60
42
5
13,45
3МП-31,5
28
М16х1,5
60
42
5
14,95
3МП-40
35
М20х1,5
80
58
6
18,55
3МП-50
45
М30х2,0
110
82
12
23,45
3МП-63
55
М36х3,0
110
82
14
28,95
3МП-80
70
М48х3,0
140
105
18
36,38
3МП-100
80
М56х4,0
170
130
20
41,25
3МП-125
110
М80х4,0
210
165
25
55,88

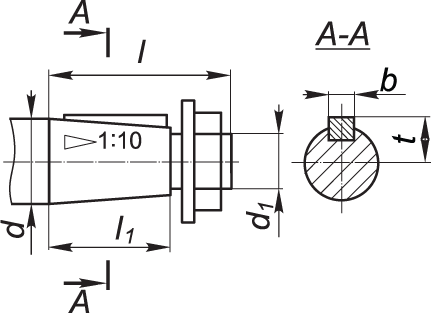

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП



ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП

Мотор-редуктор
d
l
b
t
3МП-25
25k6
42
8
28
3МП-31,5
28k6
60
8
31
3МП-40
35k6
80
10
38
3МП-50
45k6
110
14
48,5
3МП-63
55k6
110
16
59
3МП-80
70k6
140
20
74,5
3МП-100
80k6
160
22
85
3МП-125
110k6
220
28
116

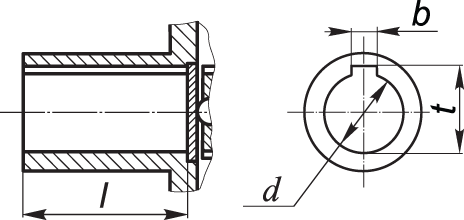

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП



ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП

Мотор-редуктор
d
l
b
t
3МП-25
по индивидуальному заказу
3МП-31,5
25Н7
55
8
28,1
3МП-40
30Н7
70
8
33,1
3МП-50
40Н7
80
12
43,3
3МП-63
по индивидуальному заказу
3МП-80
по индивидуальному заказу
3МП-100
по индивидуальному заказу
3МП-125
по индивидуальному заказу

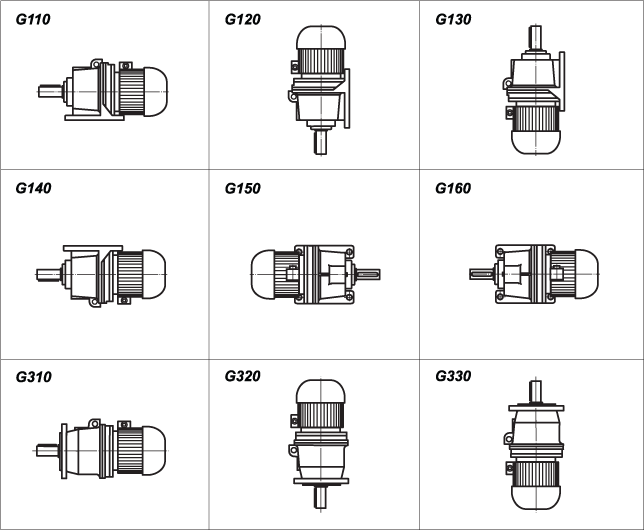

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ПО СПОСОБУ МОНТАЖА МОТОР-РЕДУКТОРОВ 3МП



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ПО СПОСОБУ МОНТАЖА МОТОР-РЕДУКТОРОВ 3МП



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРА ПРИ ЗАКАЗЕ:

3МП-50-28-1,5-G110-Ц-У3, 380В

где:

3МП - тип мотор-редуктора;
50 - радиус расположения осей сателлитов, мм;
28 - номинальная частота вращения выходного вала, об/мин;
1,5 - мощность комплектующего электродвигателя, кВт;
G110 - конструктивное исполнение по способу монтажа;
Ц - вариант исполнения выходного вала;
У3 - климатическое исполнение и категория размещения;
380В- номинальное напряжение сети переменного тока.

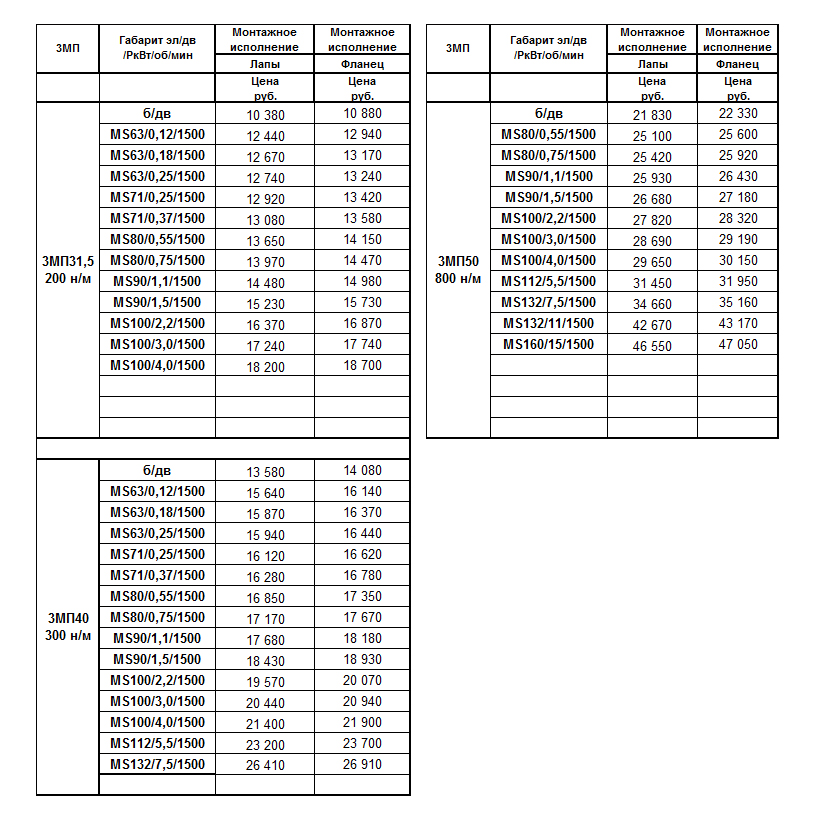

Цены даны с учетом НДС



Приводная техника (мотор-редуктор, преобразователь частоты и устройство плавного пуска) отправляется покупателю транспортной компанией. По всем вопросам обращаться в офис.




Мы всегда рады видеть у себя наших старых партнеров и ждем новых.

Доставка во все регионы России!
