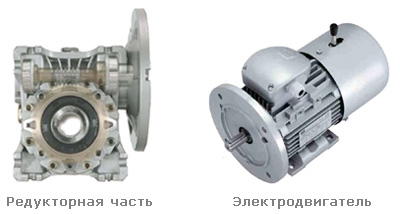

Мотор-редукторы червячные одноступенчатые Motive BOX

Червячный мотор-редуктор Motive BOX имеет усовершенствованный универсальный корпус, позволяющий осуществить установку в любом положении. Одноступенчатый червячный редуктор серии Motive BOX - это усовершенствованная серия, которая производится с применением современной технологии литья под давлением. Благодаря присоединительным размерам может быть использован как замена вышедших из строя мотор-редукторов иных производителей. Редукторы снабжены по меньшей мере одной заливной горловиной, которая используется в т.ч. и для тестирования возможных протечек масла. Соединительные фланцы позволяют комбинировать два редуктора для получения более высоких передаточных чисел. Motive BOX соединяет в себе высокую надёжность и эффективность, а так же разумную цену.

Характеристики мотор-редукторов червячных одноступенчатых BOX025

Мощность двигателя, P1 (кВт)	Число оборотов на выходе, n2 (об/мин)	Крутящий момент, М2 (Нм)	Сервис фактор, f.s.	Передаточное число, i	Электродвигатель, IEC	Радиальная нагрузка выходного вала, H
0.06	186.7	2.6	4.2	7.5	56А-4
0.06	140.0	3.4	3.5	10	56А-4
0.06	120.0	4	3.2	7.5	56В-6
0.06	93.3	4.9	2.5	15	56А-4
0.06	90.0	5.2	2.7	10	56В-6
0.06	70.0	6.1	2.0	20	56А-4
0.06	60.0	7.4	1.9	15	56В-6
0.06	46.7	8.2	1.6	30	56А-4
0.06	45.0	9.3	1.4	20	56В-6
0.06	35.0	10	1.3	40	56А-4
0.06	30.0	12	1.2	30	56В-6
0.06	28.0	12	0.9	50	56А-4
0.06	23.3	14	0.7	60	56А-4
0.06	22.5	15	0.9	40	56В-6
0.06	18.0	18	0.7	50	56В-6
0.09	373.3	2	3.9	7.5	56A-2
0.09	280.0	2.6	3.4	10	56A-2
0.09	186.7	3.8	2.4	15	56A-2
0.09	186.7	3.9	2.8	7.5	56B-4
0.09	140.0	4.9	1.9	20	56A-2
0.09	140.0	5.1	2.4	10	56B-4
0.09	93.3	6.7	1.3	30	56A-2
0.09	93.3	7.3	1.6	15	56B-4
0.09	70.0	8.3	1.1	40	56A-2
0.09	70.0	9.2	1.3	20	56B-4
0.09	56.0	10	0.9	50	56A-2
0.09	46.7	12	1.1	30	56B-4
0.09	35.0	15	0.9	40	56B-4
0.13	373.3	2.7	3.0	7.5	56B-2
0.13	280.0	3.5	2.6	10	56B-2
0.13	186.7	5	1.8	15	56B-2
0.13	140.0	6.5	1.4	20	56B-2
0.13	93.3	9	1.0	30	56B-2
0.13	70.0	11	0.8	40	56B-2

Характеристики мотор-редукторов червячных одноступенчатых BOX030

Мощность двигателя, P1 (кВт)	Число оборотов на выходе, n2 (об/мин)	Крутящий момент, M2 (Нм)	Сервис фактор, f.s.	Передаточное число, i	Электродвигатель, IEC	Радиальная нагрузка выходного вала, H
0.06	186.7	2.6	6.9	7.5	56А-4
0.06	140.0	3.4	5.4	10	56А-4
0.06	93.3	4.7	3.8	15	56А-4
0.06	70.0	6	3.0	20	56А-4
0.06	56.0	7	3.0	25	56А-4
0.06	46.7	8	2.5	30	56А-4
0.06	35.0	9.7	1.9	40	56А-4
0.06	28.0	11	1.5	50	56А-4
0.06	23.3	13	1.3	60	56А-4
0.06	17.5	14	0.9	80	56А-4
0.06	17.5	14	0.9	80	56А-4
0.06	15.0	18	0.9	60	56В-6
0.09	373.3	2	6.5	7.5	56A-2
0.09	280.0	2.6	5.0	10	56A-2
0.09	186.7	3.7	3.5	15	56A-2
0.09	186.7	3.9	4.6	7.5	56B-4
0.09	140.0	4.8	2.5	20	56A-2
0.09	140.0	5	3.6	10	56B-4
0.09	112.0	5.7	2.8	25	56A-2
0.09	120.0	5.9	3.4	7.5	63A-6
0.09	93.3	6.5	2.3	30	56A-2
0.09	93.3	7.1	2.5	15	56B-4
0.09	90.0	7.6	2.6	10	63A-6
0.09	70.0	8.1	1.7	40	56A-2
0.09	70.0	9	2.0	20	56B-4
0.09	56.0	10	2.0	25	56B-4
0.09	56.0	10	1.4	50	56A-2
0.09	60.0	11	1.9	15	63A-6
0.09	46.7	11	1.1	60	56A-2
0.09	46.7	12	1.7	30	56B-4
0.09	45.0	13	1.5	20	63A-6
0.09	35.5	13	0.9	80	56A-2
0.09	35.0	14	1.2	40	56B-4
0.09	36.0	15	1.5	25	63A-6
0.09	30.0	17	1.2	30	63A-6
0.09	28.0	17	1.0	50	56B-4
0.09	23.3	19	0.9	60	56B-4
0.09	22.5	21	1.0	40	63A-6
0.09	18.0	24	0.7	50	63A-6
0.13	186.7	5.2	3.4	7.5	63A-4
0.13	140.0	6.7	2.7	10	63A-4
0.13	120.0	7.9	2.5	7.5	63B-6
0.13	93.3	9.5	1.9	15	63A-4
0.13	90.0	10	2.0	10	63B-6
0.13	70.0	12	1.5	20	63A-4
0.13	60.0	14	1.4	15	63B-6
0.13	56.0	14	1.5	25	63A-4
0.13	46.7	16	1.3	30	63A-4
0.13	45.0	18	1.1	20	63B-6
0.13	36.0	20	1.1	25	63B-6
0.13	35.0	19	0.9	40	63A-4
0.13	30.0	23	0.9	30	63B-6
0.13	28.0	23	0.8	50	63A-4
0.18	373.3	4	3.2	7.5	63A-2
0.18	280.0	5.2	2.5	10	63A-2
0.18	186.7	7.5	1.7	15	63A-2
0.18	186.7	7.8	2.3	7.5	63B-4
0.18	140.0	10	1.8	10	63B-4
0.18	140.0	10	1.3	20	63A-2
0.18	112.0	11	1.4	25	63A-2
0.18	93.3	13	1.1	30	63A-2
0.18	93.3	14	1.3	15	63B-4
0.18	70.0	16	0.9	40	63A-2
0.18	70.0	18	1.0	20	63B-4
0.18	56.0	21	1.0	25	63B-4
0.18	46.7	24	0.8	30	63B-4
0.25	373.3	5.6	2.3	7.5	63B-2
0.25	280.0	7.2	1.8	10	63B-2
0.25	186.7	10	1.3	15	63B-2
0.25	140.0	13	0.9	20	63B-2
0.25	112.0	16	1.0	25	63B-2
0.25	93.3	18	0.8	30	63B-2

Характеристики мотор-редукторов червячных одноступенчатых BOX040

Мощность двигателя, P1 (кВт)	Число оборотов на выходе, n2 (об/мин)	Крутящий момент, M2 (Нм)	Сервис фактор, f.s.	Передаточное число, i	Электродвигатель, IEC	Радиальная нагрузка выходного вала, H
0.06	18.0	18	2.3	50	56B-6
0.06	15.0	21	1.9	60	56B-6
0.06	11.3	24	1.4	80	56B-6
0.06	9.0	27	1.2	100	56B-6
0.09	30.0	19	2.6	30	63A-6
0.09	28.0	19	2.0	50	56B-4
0.09	23.3	21	1.7	60	56B-4
0.09	22.5	24	1.9	40	63A-6
0.09	17.5	26	1.3	80	56B-4
0.09	18.0	27	1.5	50	63A-6
0.09	14.0	29	1.0	100	56B-4
0.09	15.0	31	1.3	60	63A-6
0.09	11.3	37	1.0	80	63A-6
0.09	9.0	41	0.8	100	63A-6
0.13	46.7	17	2.6	30	63A-4
0.13	35.0	21	1.9	40	63A-4
0.13	30.0	25	1.9	30	63B-6
0.13	28.0	25	1.5	50	63A-4
0.13	23.3	28	1.3	60	63A-4
0.13	22.5	32	1.4	40	63B-6
0.13	17.5	34	1.0	80	63A-4
0.13	18.0	36	1.2	50	63B-6
0.13	14.0	38	0.8	100	63A-4
0.13	15.0	41	0.9	60	63B-6
0.18	93.3	14	2.4	30	63А-2
0.18	70.0	18	1.8	40	63А-2
0.18	70.0	19	2.0	20	63В-4
0.18	56.0	21	1.4	50	63А-2
0.18	56.0	23	1.7	25	63В-4
0.18	46.7	26	1.7	30	63В-4
0.18	45.0	29	1.5	20	71А-6
0.18	35.0	32	1.3	40	63В-4
0.18	36.0	34	1.3	25	71А-6
0.18	30.0	38	1.3	30	71А-6
0.18	28.0	38	1.0	50	63В-4
0.18	23.3	43	0.8	60	63В-4
0.18	22.5	47	1.0	40	71А-6
0.25	196.7	11	3.6	7.5	71А-4
0.25	140.0	14	2.8	10	71А-4
0.25	120.0	17	2.6	7.5	71В-6
0.25	93.3	21	1.9	15	71А-4
0.25	90.0	22	2.0	10	71В-6
0.25	70.0	27	1.5	20	71А-4
0.25	60.0	31	1.4	15	71В-6
0.25	56.0	32	1.2	25	71А-4
0.25	46.7	36	1.3	30	71А-4
0.25	45.0	40	1.1	20	71В-6
0.25	35.0	44	0.9	40	71А-4
0.25	36.0	48	0.9	25	71В-6
0.25	30.0	53	0.9	30	71В-6
0.37	373.3	8.4	3.3	7.5	71А-2
0.37	280.0	11	2.6	10	71А-2
0.37	186.7	16	1.9	15	71А-2
0.37	186.7	16	2.4	7.5	71В-4
0.37	140.0	21	1.9	10	71В-4
0.37	140.0	21	1.4	20	71А-2
0.37	112.0	25	1.1	25	71А-2
0.37	93.3	31	1.3	15	71В-4
0.37	70.0	39	1.0	20	71В-4
0.37	56.0	47	0.8	25	71В-4
0.37	46.7	53	0.8	30	71В-4
0.55	373.3	13	2.2	7.5	71В-2
0.55	280.0	17	1.8	10	71В-2
0.55	186.7	24	1.3	15	71В-2
0.55	140.0	31	0.9	20	71В-2
0.55	112.0	37	0.8	25	71В-2
0.75	373.3	17	1.6	7.5	80А-2
0.75	280.0	23	1.3	10	80А-2
0.75	186.7	32	1.0	15	80А-2

Характеристики мотор-редукторов червячных одноступенчатых BOX050

Мощность двигателя, P1 (кВт)	Число оборотов на выходе, n2 (об/мин)	Крутящий момент, M2 (Нм)	Сервис фактор, f.s.	Передаточное число, i	Электродвигатель, IEC	Радиальная нагрузка выходного вала, H
0.09	15.0	32	2.3	60	63А-6
0.09	11.3	37	1.8	80	63А-6
0.09	9.0	42	1.3	100	63А-6
0.13	23.3	29	2.3	60	63А-4
0.13	22.5	32	2.6	40	63B-6
0.13	17.5	35	1.9	80	63A-4
0.13	18.0	38	2.0	50	63B-6
0.13	14.0	40	1.4	100	63A-4
0.13	15.0	42	1.7	60	63B-6
0.13	11.3	50	1.4	80	63B-6
0.13	9.0	53	1.0	100	63B-6
0.18	46.7	24	2.1	60	63A-2
0.18	35.0	30	1.5	80	63A-2
0.18	35.0	33	2.3	40	63B-4
0.18	28.0	34	1.2	100	63A-2
0.18	28.0	39	1.9	50	63B-4
0.18	23.3	43	1.6	60	63B-4
0.18	17.5	52	1.2	80	63B-4
0.18	18.0	56	1.4	50	71A-6
0.18	14.0	60	0.9	100	63B-4
0.18	15.0	63	1.1	60	71A-6
0.18	11.2	75	0.9	80	71A-6
0.25	70.0	27	2.7	20	71A-4
0.25	56.0	32	2.2	25	71A-4
0.25	46.7	37	2.3	30	71A-4
0.25	45.0	40	1.9	20	71B-6
0.25	35.0	42	1.1	80	63B-2
0.25	35.0	46	1.7	40	71A-4
0.25	28.0	48	0.8	100	63B-2
0.25	36.0	48	1.5	25	71B-6
0.25	30.0	54	1.7	30	71B-6
0.25	28.0	54	1.4	50	71A-4
0.25	23.3	60	1.1	60	71A-4
0.25	22.5	67	1.2	40	71B-6
0.25	17.5	72	0.9	80	71A-4
0.25	18.0	78	1.0	50	71B-6
0.25	15.0	88	0.8	60	71B-6
0.37	140.0	22	3.3	10	71B-4
0.37	112.0	25	2.0	25	71A-2
0.37	120.0	25	3.3	7.5	80A-6
0.37	93.3	29	2.2	30	71A-2
0.37	93.3	31	2.4	15	71B-4
0.37	90.0	33	2.5	10	80A-6
0.37	70.0	37	1.6	40	71A-2
0.37	70.0	40	1.8	20	71B-4
0.37	56.0	44	1.2	50	71A-2
0.37	60.0	47	1.8	15	80A-6
0.37	56.0	48	1.5	25	71B-4
0.37	46.7	50	1.0	60	71A-2
0.37	46.7	55	1.5	30	71B-4
0.37	45.0	60	1.3	20	80A-6
0.37	35.0	62	0.7	80	71A-2
0.37	35.0	68	1.1	40	71B-4
0.37	36.0	72	1.0	25	80A-6
0.37	30.0	80	1.1	30	80A-6
0.37	28.0	80	0.9	50	71B-4
0.37	23.3	89	0.8	60	71B-4
0.55	186.7	25	2.9	7.5	80A-4
0.55	140	31	1.7	20	71B-2
0.55	140	32	2.2	10	80A-4
0.55	112	38	1.4	25	71B-2
0.55	120	38	2.2	8	80B-6
0.55	93.3	43	1.5	30	71B-2
0.55	93.3	46	1.6	15	80A-4
0.55	90.0	49	1.7	10	80B-6
0.55	70.0	55	1.1	40	71B-2
0.55	70.0	59	1.2	20	80A-4
0.55	56.0	65	0.8	50	71B-2
0.55	60.0	69	1.2	15	80B-6
0.55	56.0	71	1.0	25	80А-4
0.55	46.7	74	0.7	60	71B-2
0.55	46.7	81	1.0	30	80A-4
0.55	45.0	89	0.9	20	80B-6
0.75	373.3	17	3.0	7.5	80A-2
0.75	280.0	23	2.4	10	80A-2
0.75	186.7	33	1.7	15	80A-2
0.75	186.7	34	2.1	7.5	80B-4
0.75	140.0	42	1.3	20	80A-2
0.75	140.0	44	1.6	10	80B-4
0.75	112.0	51	1.0	25	80A-2
0.75	93.3	58	1.1	30	80A-2
0.75	93.3	63	1.2	15	80B-4
0.75	70.0	81	0.9	20	80B-4
1.1	373.3	25	2.1	7.5	80В-2
1.1	280.0	33	1.6	10	80В-2
1.1	186.7	48	1.2	15	80В-2
1.1	140.0	62	0.9	20	80В-2

Характеристики мотор-редукторов червячных одноступенчатых BOX063

Мощность двигателя, P1 (кВт)	Число оборотов на выходе, n2 (об/мин)	Крутящий момент, M2 (Нм)	Сервис фактор, f.s.	Передаточное число, i	Электродвигатель, IEC	Радиальная нагрузка выходного вала, H
0.25	28.0	56	2.4	50	71A-4
0.25	23.3	63	2.0	60	71A-4
0.25	17.5	78	1.6	80	71A-4
0.25	18.0	81	1.8	50	71B-6
0.25	14.0	87	1.4	100	71A-4
0.25	15.0	92	1.5	60	71B-6
0.25	11.3	110	1.2	80	71B-6
0.25	9.0	125	1.0	100	71B-6
0.37	45.0	60	2.4	20	80A-6
0.37	35.0	71	2.1	40	71B-4
0.37	36.0	74	1.9	25	80A-6
0.37	30.0	82	2.1	30	80A-6
0.37	28.0	83	1.6	50	71B-4
0.37	23.3	94	1.4	60	71B-4
0.37	22.5	102	1.6	40	80A-6
0.37	17.5	115	1.1	80	71B-4
0.37	18.0	120	1.2	50	80A-6
0.37	14.0	129	0.9	100	71B-4
0.37	15.0	137	1.0	60	80A-6
0.55	70.0	56	1.9	40	71B-2
0.55	70.0	61	2.2	20	80A-4
0.55	56.0	67	1.5	50	71B-2
0.55	60.0	71	2.2	15	80B-6
0.55	56.0	73	1.8	25	80А-4
0.55	46.7	77	1.2	60	71B-2
0.55	46.7	83	1.9	30	80A-4
0.55	45.0	90	1.6	20	80B-6
0.55	35.0	95	0.9	80	71B-2
0.55	35.0	105	1.4	40	80A-4
0.55	28.0	109	0.7	100	71B-2
0.55	36.0	109	1.3	25	80B-6
0.55	30.0	123	1.4	30	80B-6
0.55	28.0	124	1.1	50	80A-4
0.55	23.3	140	0.9	60	80A-4
0.55	22.5	152	1.1	40	80B-6
0.75	140.0	43	2.3	20	80A-2
0.75	112.0	52	1.8	25	80A-2
0.75	120.0	52	2.9	8	90S-6
0.75	93.3	60	2.0	30	80A-2
0.75	93.3	64	2.2	15	80B-4
0.75	90.0	68	2.3	10	90S-6
0.75	70.0	77	1.4	40	80A-2
0.75	70.0	83	1.6	20	80B-4
0.75	56.0	91	1.1	50	80A-2
0.75	60.0	97	1.6	15	90S-6
0.75	56.0	100	1.3	25	80B-4
0.75	46.7	104	0.9	60	80A-2
0.75	46.7	114	1.4	30	80B-4
0.75	45.0	123	1.2	20	90S-6
0.75	35.0	143	1.0	40	80B-4
0.75	36.0	149	0.9	25	90S-6
0.75	30.0	167	1.0	30	90S-6
1.1	186.7	48	2.1	15	80B-2
1.1	186.7	50	2.6	8	90S-4
1.1	140.0	63	1.6	20	80B-2
1.1	140.0	65	2.0	10	90S-4
1.1	120.0	76	2.0	8	90L-6
1.1	112.0	77	1.2	25	80B-2
1.1	93.3	88	1.4	30	80B-2
1.1	93.3	93	1.5	15	90S-4
1.1	90.0	99	1.5	10	90L-6
1.1	70.0	113	1.0	40	80B-2
1.1	70.0	122	1.1	20	90S-4
1.1	60.0	142	1.1	15	90L-6
1.1	56.0	146	0.9	25	90S-4
1.1	46.7	167	1.0	30	90S-4
1.1	45.0	180	0.8	20	90L-6
1.5	373.3	35	2.7	8	90S-2
1.5	280.0	46	2.1	10	90S-2
1.5	186.7	66	1.6	15	90S-2
1.5	186.7	68	1.9	8	90L-4
1.5	140.0	86	1.2	20	90S-2
1.5	140.0	89	1.5	10	90L-4
1.5	112.0	105	0.9	25	90S-2
1.5	93.3	120	1.0	30	90S-2
1.5	93.3	127	1.1	15	90L-4
1.5	70.0	166	0.8	20	90L-4
2.2	373.3	51	1.8	8	90L-2
2.2	280.0	67	1.5	10	90L-2
2.2	186.7	97	1.1	15	90L-2

Характеристики мотор-редукторов червячных одноступенчатых BOX075

Мощность двигателя, P1 (кВт)	Число оборотов на выходе, n2 (об/мин)	Крутящий момент, M2 (Нм)	Сервис фактор, f.s.	Передаточное число, i	Электродвигатель, IEC	Радиальная нагрузка выходного вала, H
0.37	18.0	126	1.8	50	80A-6
0.37	15.0	144	1.5	60	80A-6
0.37	11.3	173	1.2	80	80A-6
0.37	9.0	196	1.0	100	80A-6
0.55	35.0	108	2.0	40	80A-4
0.55	30.0	128	2.0	30	80B-6
0.55	28.0	129	1.6	50	80A-4
0.55	23.3	146	1.4	60	80A-4
0.55	22.5	159	1.5	40	80B-6
0.55	17.5	180	1.1	80	80A-4
0.55	18.0	187	1.2	50	80B-6
0.55	14.0	206	0.9	100	80A-4
0.55	15.0	214	1.0	60	80B-6
0.75	60.0	98	2.4	15	90S-6
0.75	56.0	102	2.0	25	80B-4
0.75	46.7	109	1.3	60	80A-2
0.75	46.7	117	2.0	30	80B-4
0.75	45.0	126	1.9	20	90S-6
0.75	35.0	147	1.5	40	80B-4
0.75	36.0	153	1.4	25	90S-6
0.75	28.0	156	0.8	100	80A-2
0.75	30.0	174	1.5	30	90S-6
0.75	28.0	177	1.2	50	80B-4
0.75	23.3	200	1.0	60	80B-4
0.75	22.5	216	1.1	40	90S-6
1.1	112.0	78	1.9	25	80B-2
1.1	93.3	90	1.9	30	80B-2
1.1	93.3	96	2.1	15	90S-4
1.1	90.0	100	2.3	10	90L-6
1.1	70.0	116	1.4	40	80B-2
1.1	70.0	123	1.7	20	90S-4
1.1	56.0	139	1.1	50	80B-2
1.1	60.0	144	1.6	15	90L-6
1.1	56.0	150	1.3	25	90S-4
1.1	46.7	160	0.9	60	80B-2
1.1	46.7	171	1.3	30	90S-4
1.1	45.0	184	1.3	20	90L-6
1.1	35.0	216	1.0	40	90S-4
1.1	36.0	225	1.0	25	90L-6
1.1	30.0	256	1.0	30	90L-6
1.5	280.0	46	3.1	10	90S-2
1.5	186.7	67	2.2	15	90S-2
1.5	140.0	87	18.0	20	90S-2
1.5	140.0	90	2.2	10	90L-4
1.5	120.0	105	2.0	8	100LA-6
1.5	112.0	106	1.4	25	90S-2
1.5	93.3	123	1.4	30	90S-2
1.5	93.3	130	1.5	15	90L-4
1.5	90.0	137	1.7	10	100LA-6
1.5	70.0	158	1.0	40	90S-2
1.5	70.0	168	1.3	20	90L-4
1.5	56.0	189	0.8	50	90S-2
1.5	60.0	196	1.2	15	100LA-6
1.5	56.0	205	1.0	25	90L-4
1.5	46.7	218	0.7	60	90S-2
1.5	46.7	233	1.0	30	90L-4
2.2	373.3	51	2.5	8	90L-2
2.2	280.0	68	2.1	10	90L-2
2.2	186.7	98	1.5	15	90L-2
2.2	186.7	100	1.8	8	100LA-4
2.2	140.0	128	1.3	20	90L-2
2.2	140.0	132	1.5	10	100LA-4
2.2	112.0	156	1.0	25	90L-2
2.2	93.3	180	0.9	30	90L-2
2.2	93.3	191	1.0	15	100LA-4
3.0	373.3	70	1.9	8	100L-2
3.0	280.0	92	1.6	10	100L-2
3.0	186.7	137	1.4	8	100LB-4
3.0	140.0	180	1.1	10	100LB-4
3.0	93.3	261	0.8	15	100LB-4
4.0	373.3	93	1.4	8	112M-2
4.0	280.0	123	1.2	10	112M-2
4.0	186.7	182	1.0	7.5	112M-2
4.0	140.0	240	0.8	10	112M-2

Характеристики мотор-редукторов червячных одноступенчатых BOX090

Мощность двигателя, P1 (кВт)	Число оборотов на выходе, n2 (об/мин)	Крутящий момент, M2 (Нм)	Сервис фактор, f.s.	Передаточное число, i	Электродвигатель, IEC	Радиальная нагрузка выходного вала, H
0.55	17.5	189	1.5	80	80А-4
0.55	18.0	198	2.0	50	80B-6
0.55	14.0	221	1.2	100	80А-4
0.55	15.0	224	1.6	60	80B-6
0.55	11.3	275	1.1	80	80B-6
0.55	9.0	315	0.9	100	80B-6
0.75	35.0	141	1.6	80	80A-2
0.75	28.0	166	1.2	100	80A-2
0.75	30.0	179	2.6	30	90S-6
0.75	28.0	184	1.8	50	80B-4
0.75	23.3	212	1.5	60	80B-4
0.75	22.5	226	1.8	40	90S-6
0.75	17.5	258	1.1	80	80B-4
0.75	18.0	271	1.4	50	90S-6
0.75	14.0	302	0.9	100	80B-4
0.75	15.0	306	1.1	60	90S-6
1.1	35.0	207	1.1	80	80B-2
1.1	35.0	225	1.6	40	90S-4
1.1	36.0	231	1.6	25	90L-6
1.1	28.0	244	0.8	100	80B-2
1.1	30.0	263	1.8	30	90L-6
1.1	28.0	270	1.3	50	90S-4
1.1	23.3	311	1.0	60	90S-4
1.1	22.5	331	1.2	40	90L-6
1.1	18.0	397	1.0	50	90L-6
1.1	15.0	448	0.8	60	90L-6
1.5	90.0	138	2.7	10	100LA-6
1.5	70.0	172	2.1	20	90L-4
1.5	56.0	194	1.4	50	90S-2
1.5	60.0	201	2.1	15	100LA-6
1.5	56.0	210	1.6	25	90L-4
1.5	46.7	227	1.1	60	90S-2
1.5	46.7	238	1.7	30	90L-4
1.5	45.0	258	1.5	20	100LA-6
1.5	35.0	307	1.2	40	90L-4
1.5	36.0	314	1.2	25	100LA-6
1.5	30.0	358	1.3	30	100LA-6
1.5	28.0	368	0.9	50	90L-4
1.5	23.3	424	0.8	60	90L-4
2.2	186.7	101	2.9	8	100LA-4
2.2	140.0	131	2.0	20	90L-2
2.2	140.0	134	2.3	10	100LA-4
2.2	120.0	156	2.2	8	112M-6
2.2	112.0	159	1.6	25	90L-2
2.2	93.3	185	1.7	30	90L-2
2.2	93.0	194	1.9	15	100LA-4
2.2	90.0	203	1.8	10	112M-6
2.2	70.0	237	1.2	40	90L-2
2.2	70.0	252	1.4	20	100LA-4
2.2	56.0	285	0.9	50	90L-2
2.2	60.0	294	1.4	15	112M-6
2.2	56.0	308	1.1	25	100LA-4
2.2	46.7	351	1.2	30	100LA-4
2.2	45.0	378	1.0	20	112M-6
3.0	373.3	71	3.0	8	100L-2
3.0	280.0	92	2.6	10	100L-2
3.0	186.7	138	2.1	8	100LB-4
3.0	140.0	182	1.7	10	100LB-4
3.0	93.3	264	1.4	15	100LB-4
3.0	70.0	344	1.0	20	100LB-4
3.0	56.0	420	0.8	25	100LB-4
3.0	46.7	479	0.9	30	100LB-4
4.0	373.3	94	2.2	8	112M-2
4.0	280.0	123	1.9	10	112M-2
4.0	186.7	184	1.6	8	112M-4
4.0	140.0	243	1.3	10	112M-4
4.0	93.3	352	1.0	15	112M-4
4.0	70.0	458	0.8	20	112M-4

Характеристики мотор-редукторов червячных одноступенчатых BOX110

Мощность двигателя, P1 (кВт)	Число оборотов на выходе, n2 (об/мин)	Крутящий момент, M2 (Нм)	Сервис фактор, f.s.	Передаточное число, i	Электродвигатель, IEC	Радиальная нагрузка выходного вала, H
0.55	17.5	201	2.6	80	80A-4
0.55	14.0	236	2.0	100	80A-4
0.55	11.3	294	1.9	80	80B-6
0.55	9.0	338	1.5	100	80B-6
0.75	17.5	274	1.9	80	80B-4
0.75	14.0	322	1.5	100	80B-4
0.75	15.0	325	2.1	60	90S-6
0.75	11.3	401	1.4	80	90S-6
0.75	9.0	462	1.1	100	90S-6
1.1	28.0	281	2.3	50	90S-4
1.1	23.0	324	1.9	60	90S-4
1.1	22.5	345	2.3	40	90L-6
1.1	17.5	402	1.3	80	90S-4
1.1	18.0	414	1.8	50	90L-6
1.1	14.0	473	1.0	100	90S-4
1.1	15.0	476	1.4	60	90L-6
1.1	11.3	588	1.0	80	90L-6
1.5	46.7	236	2.0	60	90S-2
1.5	45.0	264	2.7	20	100LA-6
1.5	35.0	299	1.3	80	90S-2
1.5	35.0	319	2.2	40	90L-4
1.5	36.0	322	2.4	25	100LA-6
1.5	28.0	353	1.0	100	90S-2
1.5	30.0	363	2.3	30	100LA-6
1.5	28.0	384	1.7	50	90L-4
1.5	23.3	442	1.4	60	90L-4
1.5	22.5	471	1.7	40	100LA-6
1.5	17.5	548	0.9	80	90L-4
1.5	18.0	565	1.3	50	100LA-6
1.5	15.0	649	1.1	60	100LA-6
2.2	112.0	163	3.1	25	90L-2
2.2	93.3	187	3.0	30	90L-2
2.2	90.0	205	3.5	10	112M-6
2.2	70.0	246	2.1	40	90L-2
2.2	70.0	255	2.5	20	100LA-4
2.2	56.0	296	1.7	50	90L-2
2.2	60.0	298	2.6	15	112M-6
2.2	56.0	315	2.2	25	100LA-4
2.2	46.7	347	1.4	60	90L-2
2.2	46.7	356	2.0	30	100LA-4
2.2	45.0	388	1.9	20	112M-6
2.2	35.0	468	1.5	40	100LA-4
2.2	36.0	473	1.6	25	112M-6
2.2	30.0	532	1.6	30	112M-6
2.2	28.0	563	1.2	50	100LA-4
2.2	23.0	648	1.0	60	100LA-4
3.0	120.0	212	3.1	8	132S-6
3.0	93.3	264	2.5	15	100LB-4
3.0	90.0	280	2.5	10	132S-6
3.0	70.0	348	1.9	20	100LB-4
3.0	60.0	406	1.9	15	132S-6
3.0	56.0	430	1.6	25	100LB-4
3.0	46.7	485	1.5	30	100LB-4
3.0	45.0	528	1.4	20	132S-6
3.0	35.0	638	1.1	40	100LB-4
3.0	28.0	767	0.9	50	100LB-4
4.0	140.0	243	2.5	10	112M-4
4.0	120.0	283	2.3	8	132M-6
4.0	93.3	352	1.9	15	112M-4
4.0	90.0	374	1.9	10	132M-6
4.0	70.0	464	1.4	20	112M-4
4.0	60.0	541	1.4	15	132M-6
4.0	56.0	573	1.2	25	112M-4
4.0	46.7	647	1.1	30	112M-4
5.5	186.7	253	2.2	8	132S-4
5.5	140.0	334	1.8	10	132S-4
5.5	93.3	484	1.4	15	132S-4
5.5	70.0	638	1.0	20	132S-4
7.5	186.7	345	1.6	8	132M-4
7.5	140.0	455	1.3	10	132M-4
7.5	93.3	660	1.0	15	132M-4
9.2	186.7	424	1.3	8	132MB-4

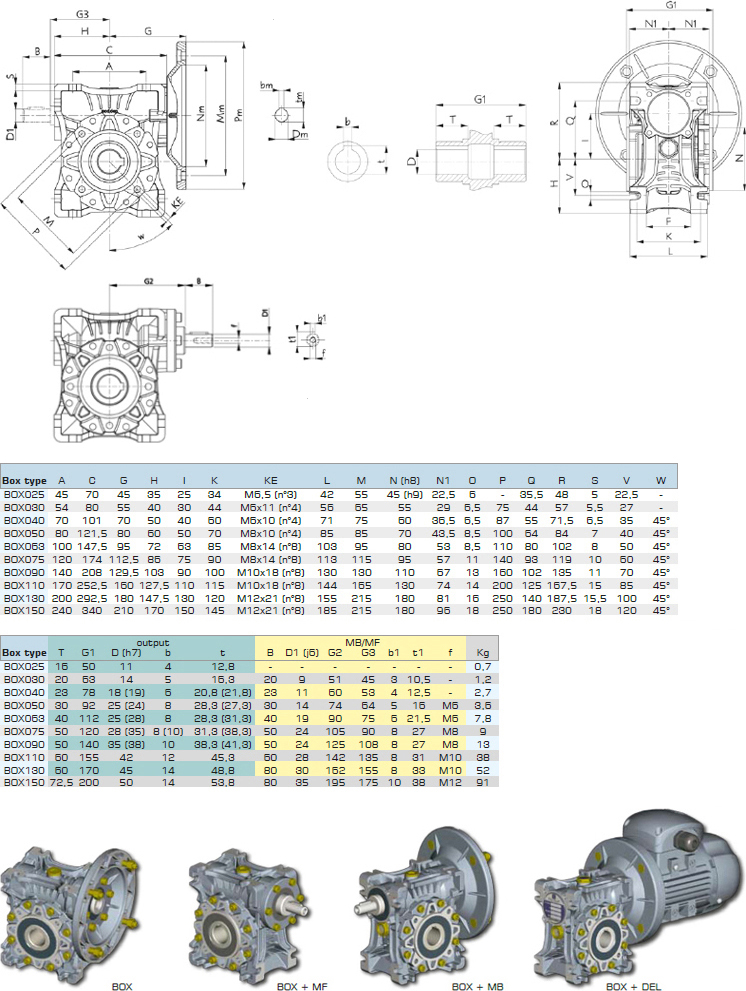

Размеры мотор-редукторов червячных BOX

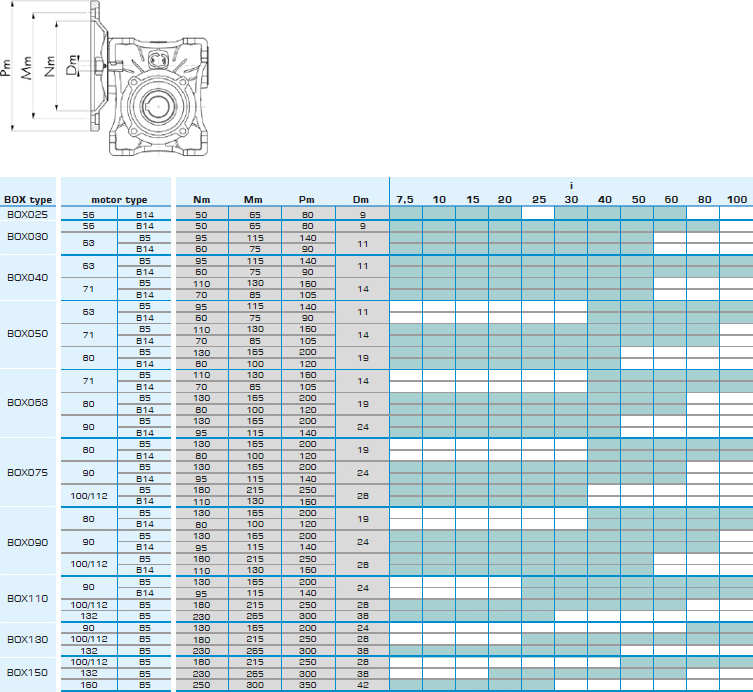

Размеры фланцев для установки электродвигателей мотор-редукторов червячных BOX

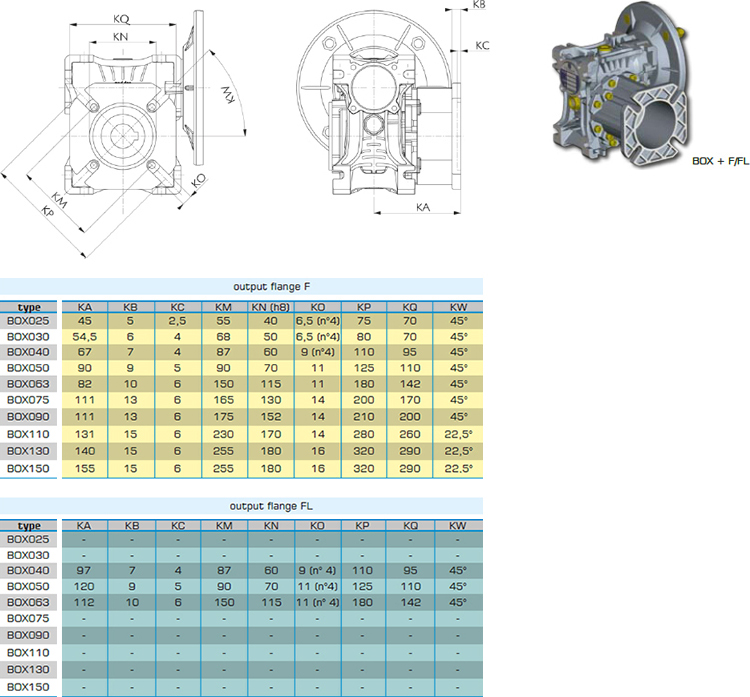

Размеры выходных фланцев мотор-редукторов червячных BOX

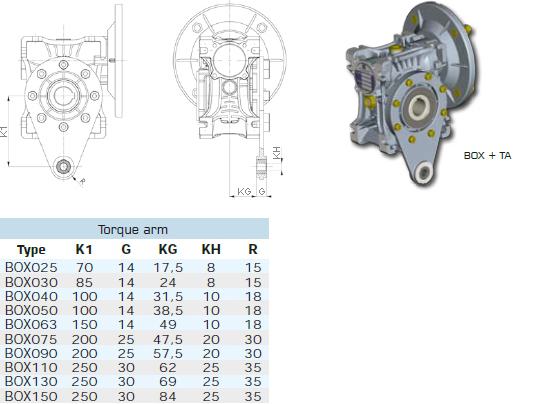

Размеры рычага крутящего момента мотор-редукторов червячных BOX

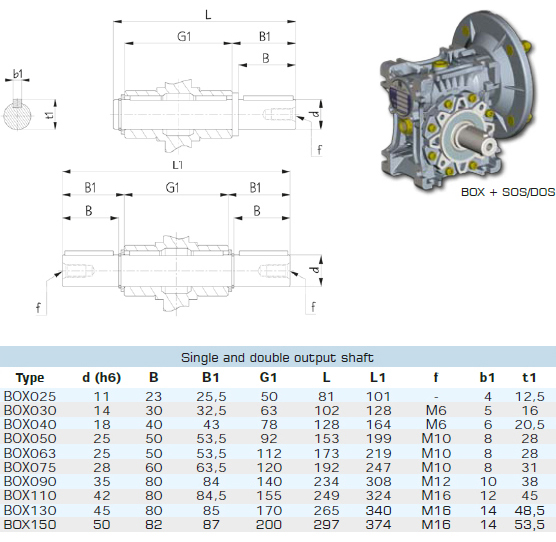

Размеры одинарного и двойного выходного вала мотор-редукторов червячных BOX

Параметры, которые необходимо указать при заказе мотор-редукторов и редукторов Motive:

тип редуктора червячного или мотор-редуктора
мощность, кВт
число оборотов на выходном валу, об/мин
крутящий момент на выходном валу редуктора, Нм
вариант исполнения
передаточное число (общее), i
максимальное радиальное усилие на выходном валу, Н
дополнительное оборудование
продолжительность работы в сутки, час (4, 8, 12, 16, 20, 24)
условия работы (Т°C, агрессивные вещества)

Приводная техника (мотор-редукторы, преобразователи частоты и устройства плавного пуска) отправляется покупателю транспортной компанией. По всем вопросам обращаться в офис.
